EMF521A型
電位計+各種電離箱線量計

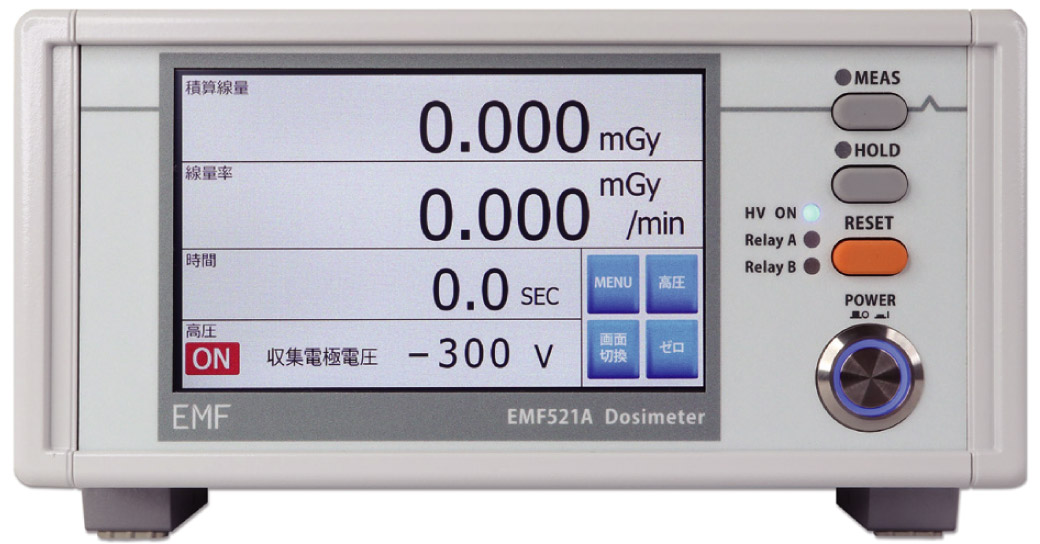

EMF521A

EMF521A型は電離箱線量計用の電位計です。

一般X線撮影・IVR・CT・マンモグラフィなどの医療用X線装置の線量測定に最適で、各種電離箱を接続することで高精度な測定が可能です。

→各種電離箱はこちら

  • PDFによるカタログダウンロード

特長

  • 医療用X線装置の線量測定に最適な性能

    最大7.5桁の線量率範囲を測定可能

  • タッチ式カラー液晶表示器による抜群の操作性

    日本語と英語の2ヶ国語表示が可能

  • 使用できる電離箱線量計が豊富

    PTW社製をはじめ多くの電離箱線量計を接続できます。

概要

  • レンジ切換不要の単レンジ式です。

    従来の2～3レンジ分の測定範囲を単レンジでカバーしています。
    単レンジ式はリーク電流が小さく温度が変化してもゼロ点や測定値の変動が少ないのが特長です。最新の電流積算方式を採用したことにより、電離箱線量計が持つ広大な測定範囲をカバーする最大7.5桁の電流測定範囲を実現しています。

  • 国際規格やガイドラインに適合しています。

    電位計の国際規格であるIEC60731規格や「電位計ガイドライン」に適合する高性能を備えています。そのため電離箱線量計の最大の特長である精度の良さを100%生かした測定が可能です。

  • 表示器には5インチのタッチ式カラー液晶表示器を採用

    大きく鮮明な画面を利用し電流と電荷、または線量率と積算線量を同時に表示できます。電流は±1fA～±20nAの範囲を測定でき毎秒1000回の速さでデジタル化され内部のコンピュータで電荷nCとして積算されます。この電流と電荷は電離箱の校正定数Gy/Cを用いて線量率Gy/ｍinと積算線量Gyに換算され表示されます。線量の単位はGy、R、C/kg、Ｓv、Gy・cmが設定でき接頭辞はf、p、ｎ、μ、m、k、Mを設定可能。線量率時間は/sec、/min、/hourが可能です。

  • 各種インターフェースを装備

    測定値は液晶表示器で表示できるだけでなく、RS232C・USB・Ethernetの有線接続用端子やBluetoothを用いた無線接続でPCと接続し、PCでの表示や記録が可能です。なおこれに用いるPC用ソフトは本機の付属品として添付されています。

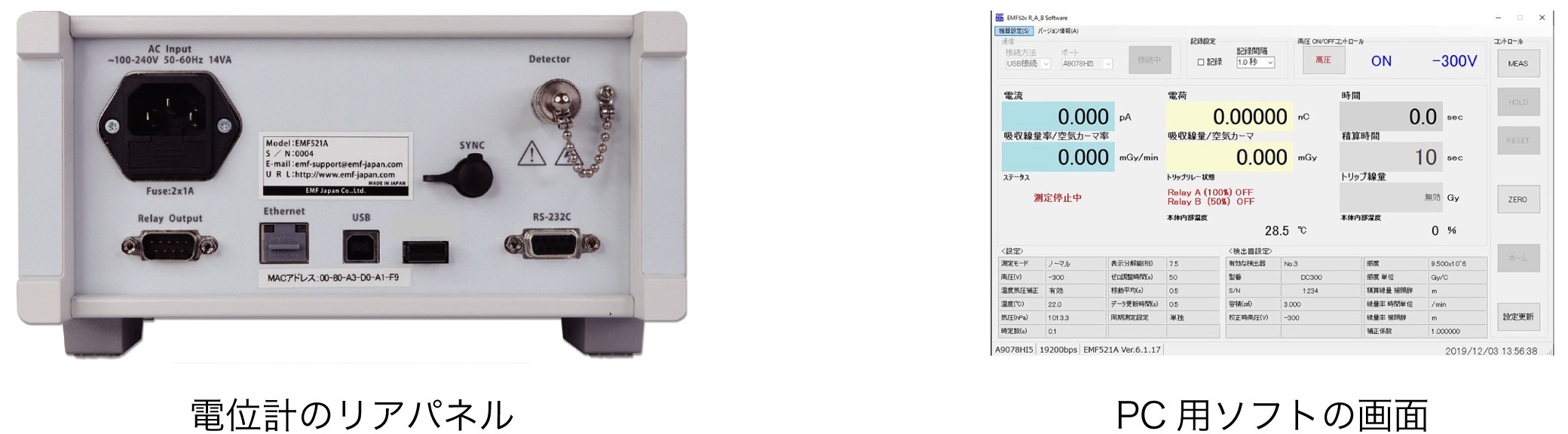

    電位計のリアパネル／PC用ソフトの画面

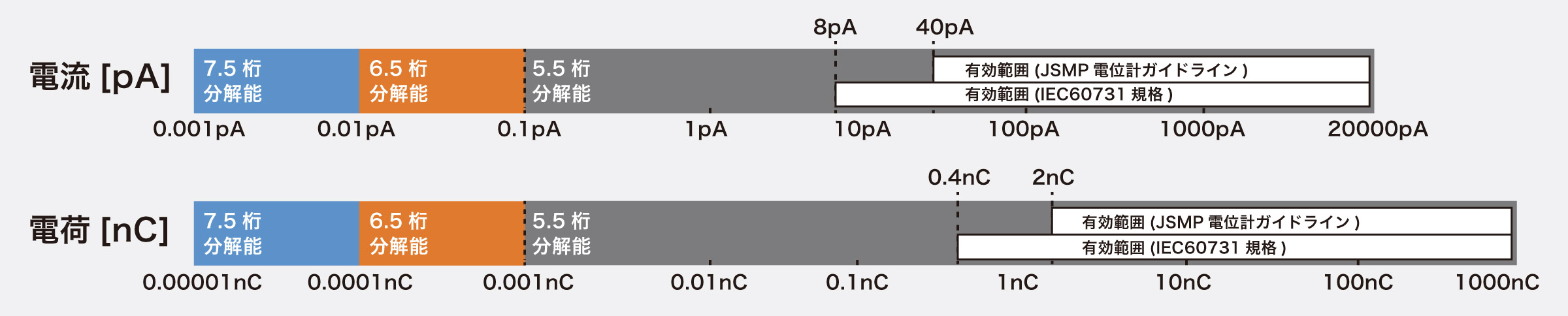

測定範囲

(電荷のグラフは50秒測定における範囲を示し測定上限は20[mC]です。電流・電荷共に±両極性の測定が可能です。)

グラフ

電離箱線量計の特長

  • 電離箱は最も優れた放射線検出器です。

    放射線検出器の性能項目には、①線量率直線性、②エネルギー特性、③再現性、④方向依存性、⑤温度特性、⑥感度、⑦ノイズレベル、⑧耐久性、などがありますが電離箱線量計は①②③④が格段に優れており、⑤⑥⑦⑧についても他の放射線検出器より優れています。電離箱線量計の最大出力電流とノイズ電流の比は6.5～7.5桁に及びます。従って6.5桁以上の広範囲の線量率を測定できます。

電離箱線量計の測定範囲
（DC300型はドイツIBA社製、その他はドイツPTW社製です。）

7.5桁表示に設定したEMF521R型に下記の各種電離箱を接続して測定できる線量率と積算線量の範囲を示します。
※7.5桁表示の場合最下位桁の表示値は変動することがあります。
※１ 電離箱への照射が100kGyを超えると性能が劣化する恐れがあります。

  • ■ TN30013型 0.6cm3 ファーマー形

    TN30013型

    放射線治療用の標準電離箱ですが診断用X線領域でも良好な特性を示します。

    線量率：
    0.1～60000.0mGy/min
    積算線量：
    0.001mGy～1000.000kGy※1

  • ■ TN31013型 0.3cm3 指頭形

    TN31013型

    放射線に対する耐久性に優れた電離箱で、幅広い用途で使われている優れた性能の電離箱です。

    線量率：
    0.1～100000.0mGy/min
    積算線量：
    0.001mGy～1000.000kGy

  • ■ TN23342型 0.02cm3 軟X線用

    TN23342型

    8～35keVの低エネルギーX線の測定に適した電離箱で空間分解能が優れています。

    線量率：
    0.001～1200.000Gy/min
    積算線量：
    0.01mGy～20000.00kGy※1

  • ■ DC300型 3cm3 指頭形

    DC300型

    日本放射線技術学会が診断領域線量標準センターで使用している標準的な電離箱です。

    線量率：
    0.01～11000.00mGy/min
    積算線量：
    0.1μGy～1900.000kGy※1

  • ■ TN23344型 0.2cm3 軟X線用

    TN23344型

    8～35keVの低エネルギーX線測定に適した電離箱でマンモグラフィの測定に用いられます。

    線量率：
    0.1～110000.00mGy/min
    積算線量：
    0.001mGy～1800.000kGy※1

  • ■ TN30009型 3.14cm3 CT用

    TN30009型

    アクリルファントム（直径10～32cm）に挿入して用いDLPやCTDIの測定に用いられます。

    線量率：
    0.1～96000.0mGy・cm/min
    積算線量：
    0.001mGy・cm～1600.000kGy・cm※1

  • ■ TN34069型 6cm3 平行平板形

    TN34069型

    X線透視で写りにくい電極の薄い平行平板形。 IVRやマンモグラフィの測定に用いられます。

    線量率：
    0.01～5400.00mGy/min
    積算線量：
    0.1μGy～85000.00Gy

  • ■ TN23361型 30cm3 円筒形

    TN23361型

    散乱線の測定に適した電離箱です。術者の眼球被ばくの測定に用いられます。

    線量率：
    0.001～1000.000mGy/min
    積算線量：
    0.01μGy～17000.000Gy

  • ■ TN32005型 28cm3 球形

    TN32005型

    低線量率の直接線や散乱線の測定に用いられる球形で方向依存性の少ない電離箱です。

    線量率：
    0.001～1300.000mGy/min
    積算線量：
    0.01μGy～21000.00Gy

  • ■ TN32002型 1L / TN32003型 10L球形

    TN32002型 TN32003型

    低線量率の散乱線・漏洩線測定に適した高感度な電離箱でTN32003型は下記の約1/10です。

    線量率：
    0.001～420.000mGy/hour
    積算線量：
    0.001μGy～500.000Gy

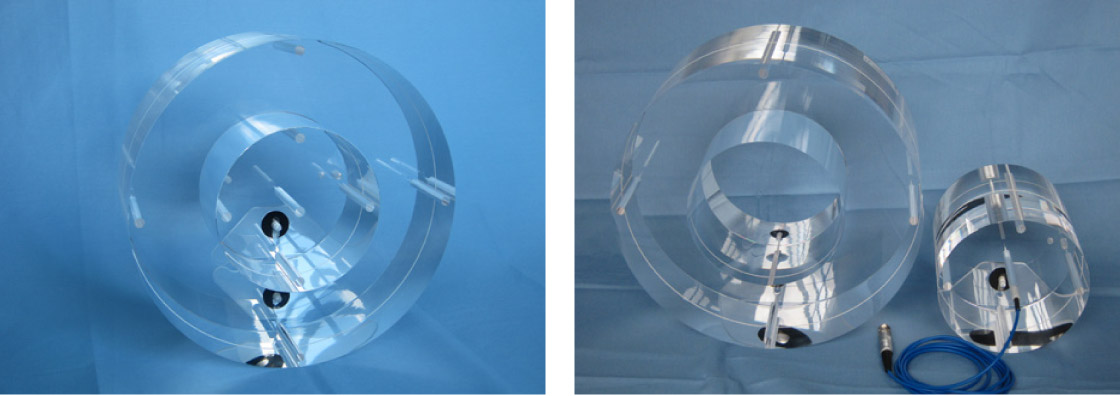

CT用ファントム

0～±2nAと0～±20nAの2つの電荷発生装置

CTDIを測定するためのPTW社製のアクリル製ファントムで、胴体用と頭部用があり、頭部用は胴体用の中心部に収まる構造になっており軽量化が図られています。TN30009型CT用電離箱を差し込んで使います。

仕様

測定レンジ 電流 ±20000pA単レンジ
電荷 ±200nC、±2μC、±20μC、±200μC、±2mC、±20mCの6桁自動切換
指示値の有効範囲
（入力の定格範囲）		 電流 ±40pA ～ ±20000pA
電荷 ±2nC ～ ±1000nC（ 50秒測定にて）
最小表示分解能 電流 7.5桁表示：0.001pA、6.5 桁表示：0.01pA、5.5 桁表示：0.1pA
電荷 7.5桁表示：0.00001nC、6.5桁表示：0.0001nC、5.5桁表示：0.001nC
測定・表示方式 電流積算方式による電流と電荷または線量率と積算線量の同時表示・日本語表示と英語表示の切換が可能
表示器 5インチタッチ式カラー液晶表示器（800×480ピクセル）
多チャンネル対応 同期端子を装備し2ch（2台）以上の同期測定が可能
自動スタートストップ 可能（スタート電流とストップ電流を独立して設定可能）
測定単位 電流 A
電荷 C
線量率 C/kg/sec、C/kg/min、C/kg/hour　R/sec、R/min、R/hour　Gy/sec、Gy/min、Gy/hour　Gy・cm/sec、
Gy・cm/min、Gy・cm/hour　 Sv/sec、Sv/min、Sv/hour
積算
線量		 C/kg、R、Gy、Gy・cm、Sv
接頭辞 f、p、n、μ、m、k、M
ゼロ点ドリフト ±0.02pA以内
ゼロ点ドリフトの温度係数 ±0.006pA/℃以内
温度係数 ±0.0025%/℃以内（+10000pA測定時）
非直線性 ±0.1%以内（±共、10000pAを基準に20pA ～ 20000pAの範囲で）
長期安定性 ±0.1%/年以内（＋10000pA測定時）
電流測定回路時定数 0.02秒または0.1秒
電流測定値平均時間 0.1秒、0.2秒、0.5秒、1秒、2秒、5秒、10秒、20秒
測定時間表示 0.1秒 ～ 999999.9秒　時間表示の基準振動子確度は50ppm以内
測定値更新速度 0.1秒または0.2秒または0.5秒
データ出力速度 0.1秒または0.2秒または0.5秒
ゼロ調整時間 50秒または200秒
電離箱接続端子 三重同軸BNCコネクタ（2ラグ）
高圧電源 0Vまたは±1 ～ ±500V　±50V以上において確度±1%以内
外部インターフェース RS232C、USB、Ethernet、Bluetoothを装備
（いずれかを経由してPCからコマンドで制御可能）
トリップ線量とリレー Gy単位の積算線量にて設定可能
設定値の100%で動作するリレーAと50%で動作するリレーBを装備
電源 ／ 消費電力 AC100 ～ 240V（-12 ～ +10%）・50/60Hz ／ 14VA
使用時の環境 気温：10 ～ 40℃、湿度：10 ～ 80%（結露が無いこと）、
気圧：600 ～ 1200hPa
大きさ ／ 重量 幅：210mm、奥行：230mm、高さ：115mm（折り畳み状態のレッグ寸法を含む） ／ 約2.8kg（本体のみ）
＜標準構成品＞
  • 電源ケーブル
  • USBケーブル
  • 日本語PC用ソフト
  • 検査成績書
  • 取扱説明書
  • ブロア(電離箱端子や延長ケーブル端子などに付いた埃を飛ばす道具)
  • アルミケース（電位計本体と上記の付属品と電離箱用延長ケーブル、これに加え小形電離箱なら専用ケースに入れた状態で1～2個を一緒に収容できます。）
＜オプション＞
  • イーサネットケーブル
  • 同期ケーブル
  • リレーケーブル
  • 各種電離箱
  • 電離箱用延長ケーブル（3・6・10・15・20・30mから選択可能）
  • CT用ファントム（CTDI測定用直径32cm及び16cm）
  • 電離箱支持具（支柱およびホルダ）
  • 点検調整および当社X線照射施設による照射テスト
  • 日本品質保証機構によるX線及びCs137γ線による空中校正
  • 医用原子力技術研究振興財団によるCo60γ線による電離箱の水吸収線量校正・電位計校正（JCSS校正）
  • ポニー工業株式会社によるCs137γ線による空中校正（JCSS校正）
  • EMF521A型は日本製です。国立研究開発法人産業技術総合研究所の受託研究および技術コンサルティングの成果を活用して弊社技術研究所で研究・開発・製造・検査を行っています。
  • 記載された電離箱線量計はドイツPTW社およびドイツIBA社の製品で弊社はそれらの正規代理店です。
  • 上記内容の一部は予告なく変更される場合があります。（2020年1月16日更新）
